Kraftwerk Unterstufe Lutz
Auf einem Gefälle von 200 m wurden im Unterlauf der Lutz zwei Kraftwerke gebaut: 1957/59 die Unterstufe Lutz und 1967 die Oberstufe Lutz.

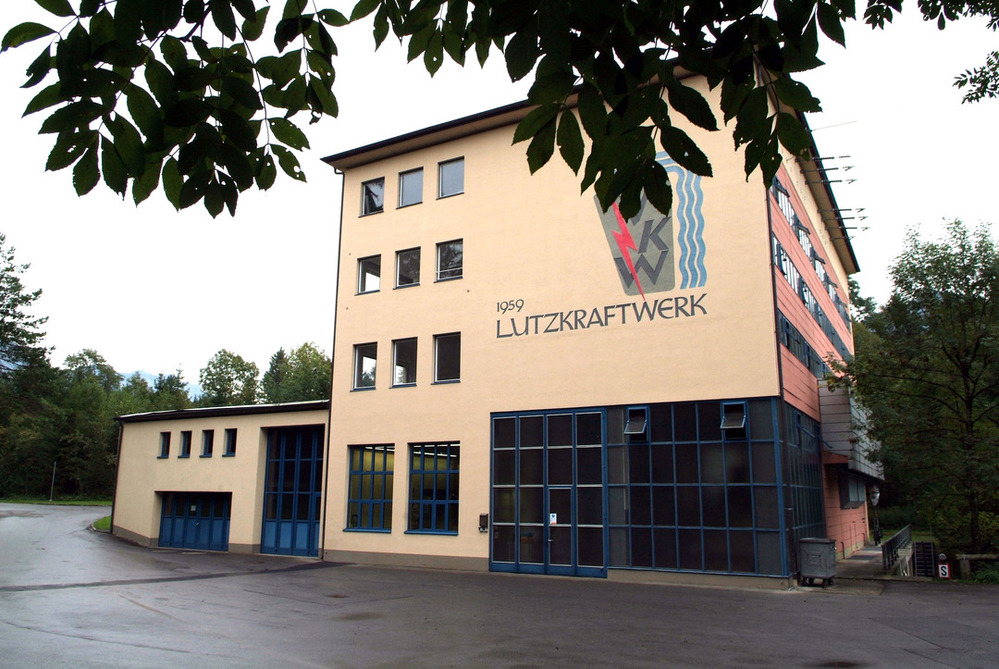

Vom Staubecken Gstins führt eine 4,6 km lange Druckrohrleitung zum Krafthaus der Unterstufe. Hier sind zwei Francis-Turbinen in vertikaler Bauweise installiert.
Nach der Abarbeitung gelangt das Wasser über einen Unterwasserkanal direkt in die Ill.
Sowohl der Stausee Raggal wie auch der Flusslauf der unteren Lutz sind beliebte Ausflugsziele.
| Technische Daten | |
|---|---|
| Maschinengruppen | Zwei vertikalachsige Maschinengruppen mit je:
|
| Fallhöhe | 72 m |
| Engpassleistung im Turbinenbetrieb | 8,4 MW |
| Drehzahl | 600 U/min |
| Generator-Nennspannung | 6,4 kV |
| Generator-Nennleistung | je Generator: 6 MVA |
| Inbetriebnahme | 1959 |
